PaintChecker在線版干膜濕膜測厚儀是根據DIN EN 15042-2采用光熱的測量方法，對涂層厚度進行非接觸、無破壞性的測量?jī)x器。對于干燥或濕潤的有機涂層該裝置都能測量，例如溶劑型或水性涂料、粉末型涂料以及在不同底材上使用的釉彩，如金屬、擠壓橡膠或陶瓷等。

測量頭和待測物體之間的相對運動會有光學補償，從而可以實現較高的局部及時間分辨率的實時測量。這種光電機械設計可用于涂層應用程序的直接環境中。

與以個人電腦為基礎的測量系統相結合，PaintChecker在線版干膜濕膜測厚儀是對過程控制應用的理想設備。

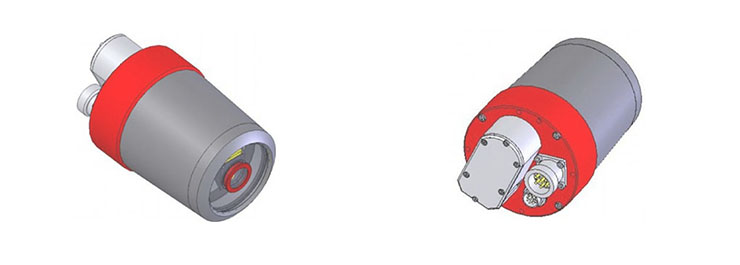

傳感器頭

這個鋁制的傳感器頭是用于安裝在連接法蘭上的。傳感器頭和光源控制器之間設置了一根3米長的電源線。

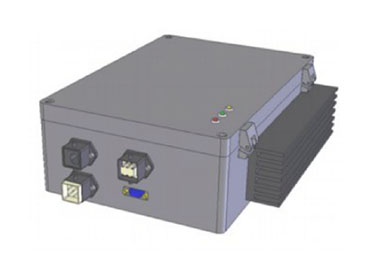

光源裝置

激光光源的控制器和元部件都內置在一個防護級為IP65的鋁材中。同時，裝置也安裝了嵌入式電腦模塊，可以通過CAN總線連接到一個測量系統的獨立或集成的操作。測量裝置的電線配有對應的連接器。出于激光防護的原因，該裝置中已配置了第三類的激光開關。

光學結構

每次測量都可能會發生相對移動，而對于這種情況的光學補償可以通過對測量位置的環境補光來完成(見圖6)。測量的時間會隨測量涂層厚度的盡可能大值的增加而增加，在這個測量時間內，實際的測量點(Φ=3mm)一定不能移出到照明的范圍(10x10mm2)。

在一些應用里，可以使用一個比較偏好的方向，這就能保證更大運動時的光補償。在這種情況下，可以通過非對稱調整將激光點向探測點移動約8mm，從而提高光補償?shù)木嚯x。盡可能大的相對速度，結果如圖所示。

在線版干膜濕膜測厚儀光學結構

甚至，可通過增加掃描裝置來達到比光學非對稱補償方法所能達到的更高的相對速度。

軟件

測量系統有一個基于Java的測量維護軟件，一般的電腦上都會安裝。由于網絡具有兼容性，可以從任意聯網的電腦上操作這個測量系統。

這個軟件可以獲取到很多在線數據，包括含時間分辨數據圖在內的所有相關數據的概述，還有一些系統的信息，如測量頭的溫度等。用于分析的數據可以CSV文件格式導出。
