產品介紹

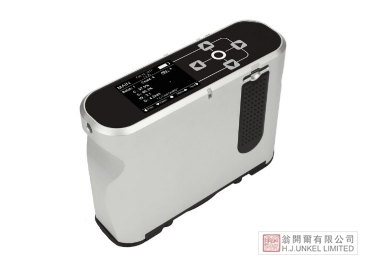

柯尼卡美能達的Rhopoint TAMS全外觀測量系統可測量及仿真噴漆工藝各階段（從原材料到面漆）的表面，對比度、銳度、波紋度和主結構尺寸的全新數值，符合視覺感知的定義?？蓪囕v噴漆工藝的表面質量、粗糙度以及波紋度進行分析。

適用于測量：

材料（R-Mat模式）

電泳涂層（E-Coat模)

面漆涂層（C-Coat模式)

產品特點

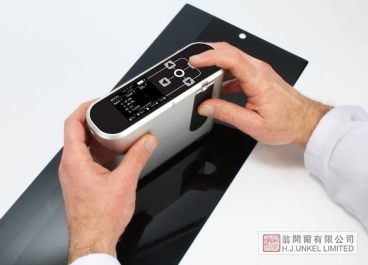

材料特性的真實再現

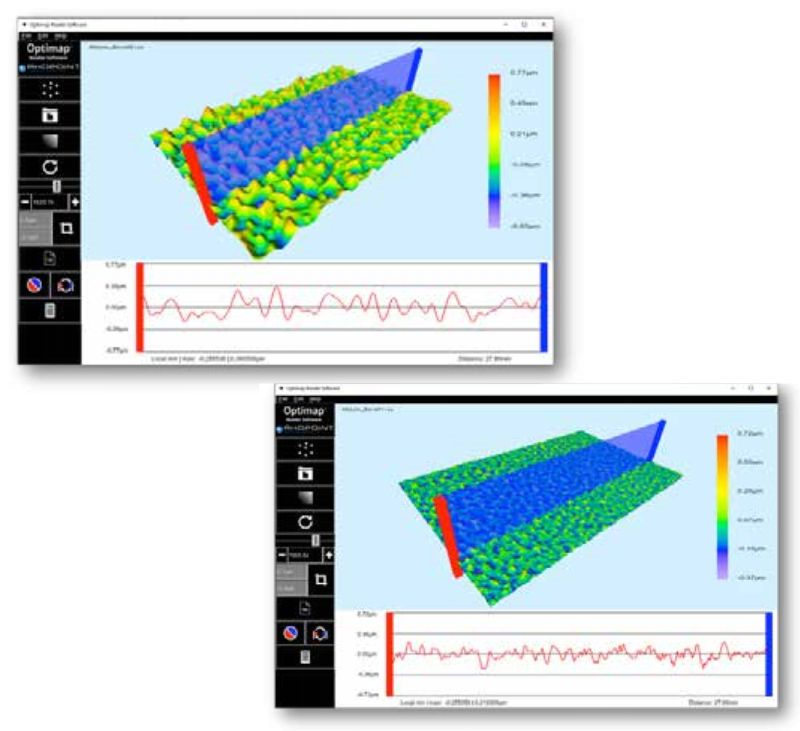

為評估原材料適用性、改善工藝，并全面把控最終外觀的影響因素，需通過分析數據把控噴漆工藝對鋼、鋁等底 材的粗糙度的填充、平滑以及遮蓋效果。 常用的實驗室設備雖然可提供具有高分辨率的3D高度圖，但其只能離線使用，且因其抓取表面數據的過程需要數 十分鐘甚至數小時，導致其測量時間也存在限制。高昂的設備成本以及操作復雜性，限制了這種設備通常只會在 OEM的核心開發部門使用。擁有圖像采集功能的 Rhopoint TAMS全外觀測量系統采用相位測量儀 (PMD) 作為其測量技術之一，其可在五秒內提供符合ISO 16610標準的原材料及噴漆工藝表面的高分辨率3D高度圖。 根據DIN EN ISO 4287 (如光學Ra) 或DIN EN ISO 25178測量得出的區域高度信息 (如Sa) 可通過圖形分析軟件以 *.res格式導出，以進行二次分析。所有測量結果均與Rhopoint旗下的圖像分析軟件“Optimap Reader” 兼容。

管控各道工序

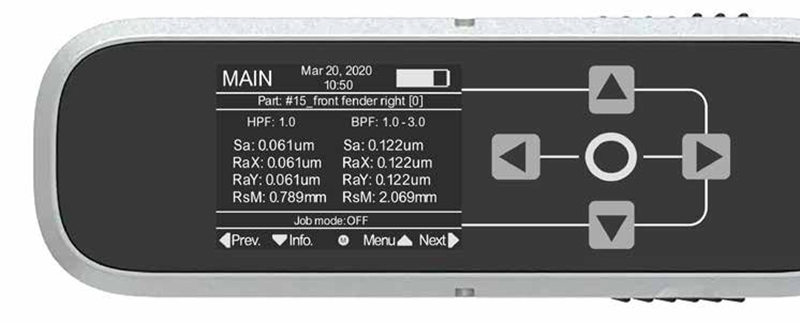

電泳涂層的生產環節可影響最終質量，所以需要對過程進行細致把控。采用Rhopoint TAMS及其先進質量參數（例如，ISO GPS紋理分析粗糙度指數Sa）控制電泳涂層。在確保最終質量的同時，降低生產成本。除高度指數分析功能之外，還可通過Rhopoint質量指數助您輕松評估電泳涂層的整體質量，并為您提供簡潔的報告。與R-Mat模式類似，所有高度測量數據均與Rhopoint旗下的Optimap Reader軟件或其他商用分析軟件兼容。

面漆測量

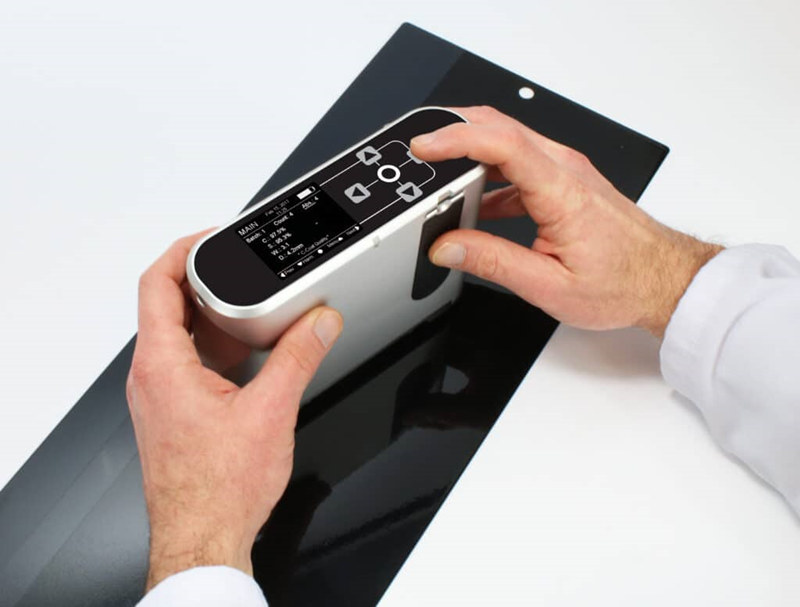

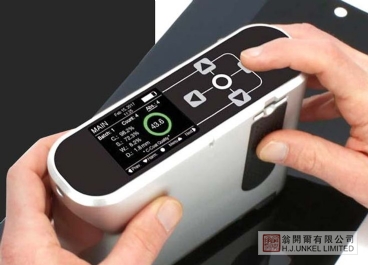

汽車的漆面必須具備舒適的視覺效果，從而吸引消費者眼球。Rhopoint TAMS全外觀測量系統具備業內領先的高視覺感知關聯性的 參數和簡單易懂、方便溝通的數據。通常消費者認為，表面紋理決定外觀質量，且影響其視覺效果。Rhopoint TAMS全外觀測量系統由 Rhopoint與大眾集團共同歷經多年時間研發，用于車身涂裝的外觀質量管控。Rhopoint TAMS全外觀測量系統通過測量指定區域表面的反射圖像，對面漆進行評測。Rhopoint TAMS 不僅能提供主要表面參數 的對比度、銳度、波紋度以及主結構尺寸，還可通過品質度和一致度指數，模擬客戶的視覺偏好。

與視覺感知相符的測量方式

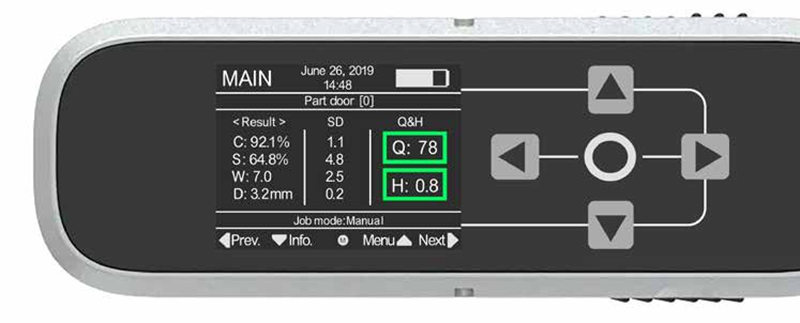

品質度“Q”用于評價表面總體質量的視覺等級，100%代表面漆為理想鏡面狀態。 一致度“ H” 依托大眾、奧迪關于人類感知的廣泛科學研究，該示值表示相鄰零部件的一致性。此示值>1.0時表示零部件在目視觀察上并不相似，相鄰觀察時（如門對門）會降低整體視覺的一致性。
