測試儀器：

SITA CleanoSpector(SITA 表面清潔度測量儀)

測試模式：

FluoLevel模式(RFU 相對熒光單位)

樣品：

硬性電路板

儀器介紹

本報告使用 SITA CleanoSpector(SITA 表面清潔度儀)，測量清洗前和清洗后的硬性電路板焊接位置的表面清潔度，主要通過油脂、冷卻液等污染物，從而改善產品質量。

SITA CleanoSpector有兩種測量結果的表示方式可供選擇。第一種，測量儀器以百分比顯示的清潔度值的高低。一個100%的清潔度值，表示一個絕對干凈和無熒光的表面。第二種，測量儀器以RFU值(Relative Fluorescence Units)表示清潔度的高低。RFU為相對熒光強度值，RFU值越大，零件表面的殘留污染物含量也越高。若檢測件本身含有熒光反應，RFU值也會隨之增大。

測試目的

經過表面處理后的金屬底材或焊點表面有大量的油污、冷卻液等污染物，需進行后加工清洗后，再進行裝配或焊接。在清洗過程如果污染物清洗不干凈，容易造成導電能力減弱、焊接強度不夠等的問題，最終影響產品的品質。

測試過程

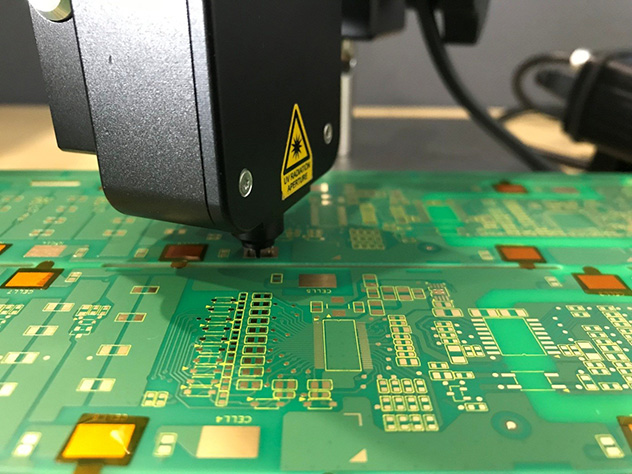

本測試儀器：SITA CleanoSpector

測試方式：點測法

樣品測試

對樣品進行表面清潔度測試時，在各樣品各行隨機選取10個測量點，即每個樣品共40個測量點。盡量均勻分布在各檢測區域。每個測量點的直徑為1毫米。測量的所有數值詳見附件。

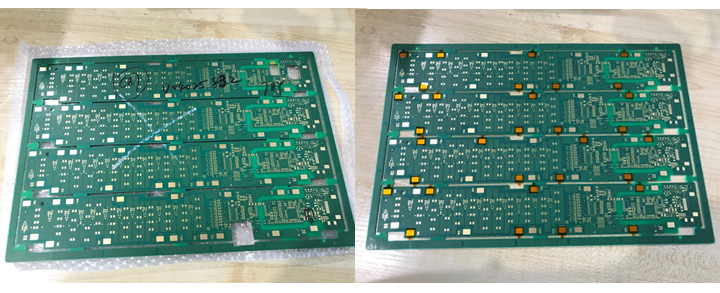

左圖為未清洗樣品、右圖為清洗后樣品

注： 采樣點的數目可以在儀器軟件中設置。采樣點的結果在儀器中以列表形式顯示。儀器可以自動計算出最小值、最大值、平均值和樣本標準偏差。用戶可以讀取、管理和導出所有記錄。

測試過程及結論

對比圖表請看下圖：

下列圖表中，以Relative Fluorescence Units(RFU)作為測量單位—縱坐標，即RFU數值越大，表示該樣品的污染程度越高)

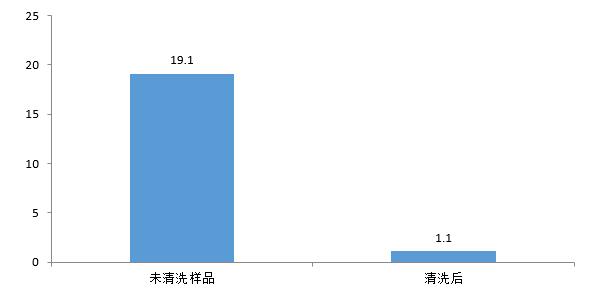

圖一：

注：上述測量數據中，RFU絕對值的最高值作為最終結果，即用樣品最臟的點代表整個零件的清潔度。

由上述圖表可看出：

1)SITA表面清潔度儀可以很好量化測出不同的清潔度。

2)如圖1：對比兩種樣品，未清洗樣品比清洗后樣品的RFU值高，與實際情況相符。

3)清洗前樣品中有個別位置的RFU數值大于10RFU，清洗后的樣品普遍低于10RFU。

3)SITA清潔度儀可以快速準確靈敏地測出樣品的清潔度，并給出清晰的量化后讀數，可以直接判斷樣品清洗度是否合格。以量化零部件清潔度的數據，保證品質與外觀!

總結

本次測試報告基于SITA的表面清潔度儀對生益電子股份有限公司部分樣品進行了表面清潔度檢測。

由本次的檢測結果可知，污染物會發出熒光，SITA表面清潔度儀能更加清晰地量化顯示此測試結果。另外，零部件的清潔度可以由SITA表面清潔度儀快速檢測并記錄相關數據。基于此數據，可以審查生產步驟和清洗程序，可以審查生產步驟和清洗程序，進而優化清洗工序，更大地提高了工作效率，減少返工率。

手持式SITA表面清潔度儀適用于工廠車間或?qū)嶒?yàn)室的簡便快速的清潔度監測，以評價清潔過程的質量。這樣，便可以避免人為主觀判斷帶來的影響，并使工藝可靠性顯著增加?？梢姡聡鳶ITA清潔度儀協助穩定零部件加工過程中的的清洗質量、實現量化控制!

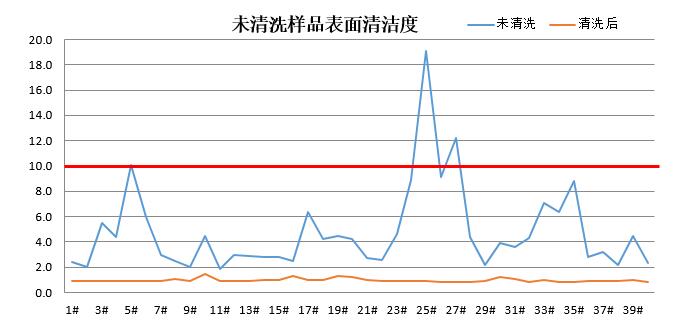

附件：完整測試數據
