絕緣性能優異的粉末涂料或UV涂料能全面規避PET藍膜出現的不良問題，絕緣涂層與電芯外殼具有高附著力，確保兩者之間不產生任何縫隙，即使在高低溫沖擊下，仍能保證有足夠的絕緣耐壓性能和耐腐蝕性能，有利于實現CTC、CTP等創新電池包技術。

方形電芯作為新能源汽車的重要組件，對電芯表面絕緣涂層質量要求越來越高。絕緣涂層厚度與電芯絕緣耐壓、漏電流、粘接強度、對電芯殼體絕緣層的耐高溫、耐老化、耐腐蝕等性能密切相關，嚴格控制電芯涂層均勻性、將涂層厚度控制在更低的范圍內、提高電芯邊緣和R角的粉末覆蓋率和上粉效率等問題成為了眾多涂裝企業的共同關注點。

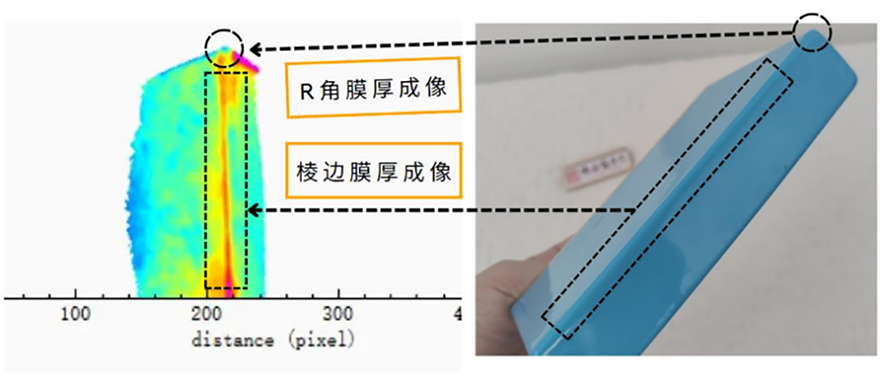

對于電芯棱角處的絕緣涂層測厚，過往的測厚方法只能通過測出側平面的涂層厚度，再根據相關性預估棱邊處的絕緣涂層厚度。但研究表明，由于涂料表面張力、涂層固化參數、邊緣曲率和噴槍的空間噴涂模式等因素影響，側面與棱邊涂層厚度呈現很弱的相關性。意識到該問題后，各大電池制造商更關注電芯的棱邊、R角的涂裝工藝和質量。

針對上述問題，涂魔師?3D非接觸整體膜厚成像系統是棱邊或R角絕緣涂層優選測厚方案，涂魔師采用ATO技術五秒快速檢測電芯或外殼整體絕緣涂層（粉末涂料或UV涂料）厚度分布情況，實現高精度、非接觸測厚。甚至在粉末涂料未固化狀態下即可測出固化后干膜厚度，協助涂裝廠家調整噴涂參數，使絕緣粉末達到更窄的合格膜厚范圍，提高電芯良品率，降低生產成本。既能滿足汽車主機廠和電池廠的要求，也能提高自身的盈利能力。

對于接觸式磁性測厚儀測不準的棱邊和R角等部位，涂魔師也能快速準確測量。廠家根據測量結果快速判斷絕緣涂層是否均勻一致、邊角涂覆是否達到要求，及時對涂裝工藝進行可視化監控與優化，提供更智能與高度自動化的涂裝工藝測厚技術。

目前國內外已有多個電芯絕緣層涂裝項目正在進行中，這些項目都一致采用涂魔師3D膜厚成像技術取代以往高局限性的平面單點測厚技術，使涂魔師短時間內成為了行業標準的新星。

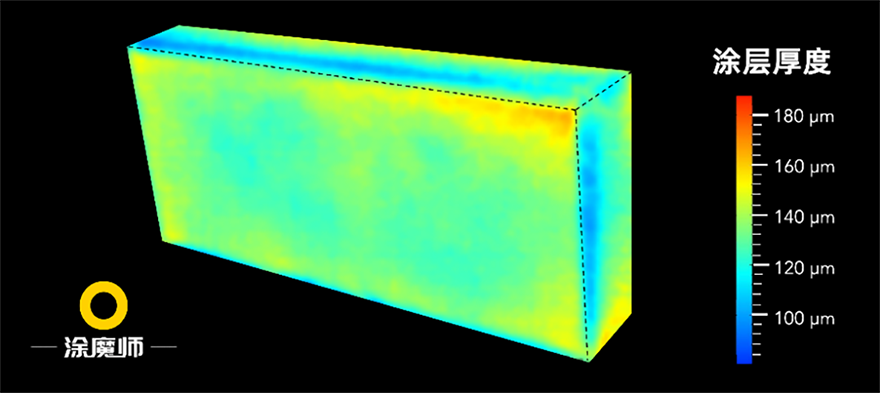

圖：采用涂魔師非接觸整體膜厚成像系統測量電芯絕緣涂層厚度

電芯殼體絕緣涂層三維膜厚成像檢測案例

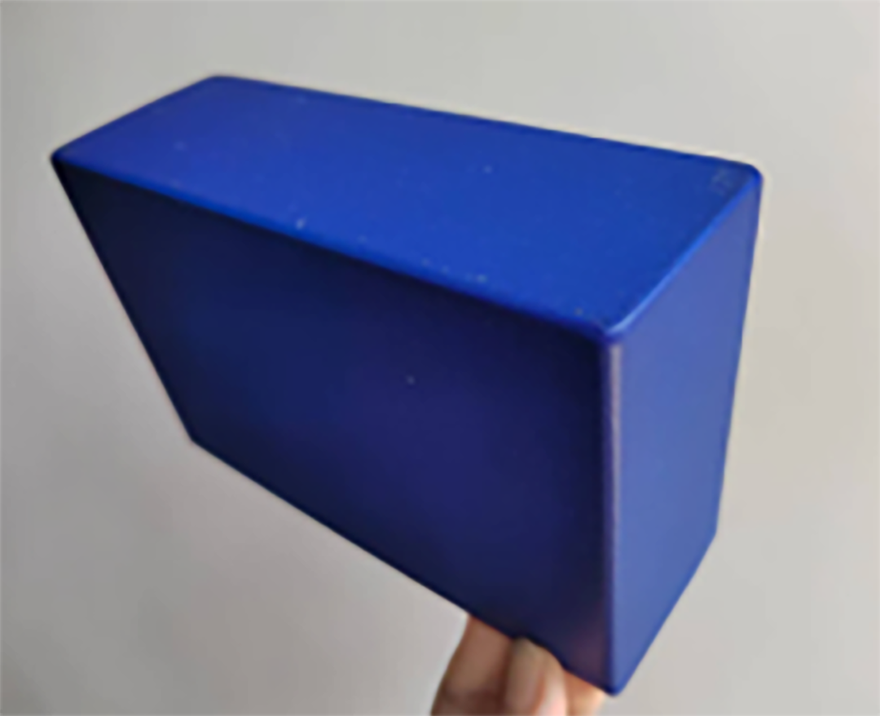

1、 電芯測量樣品

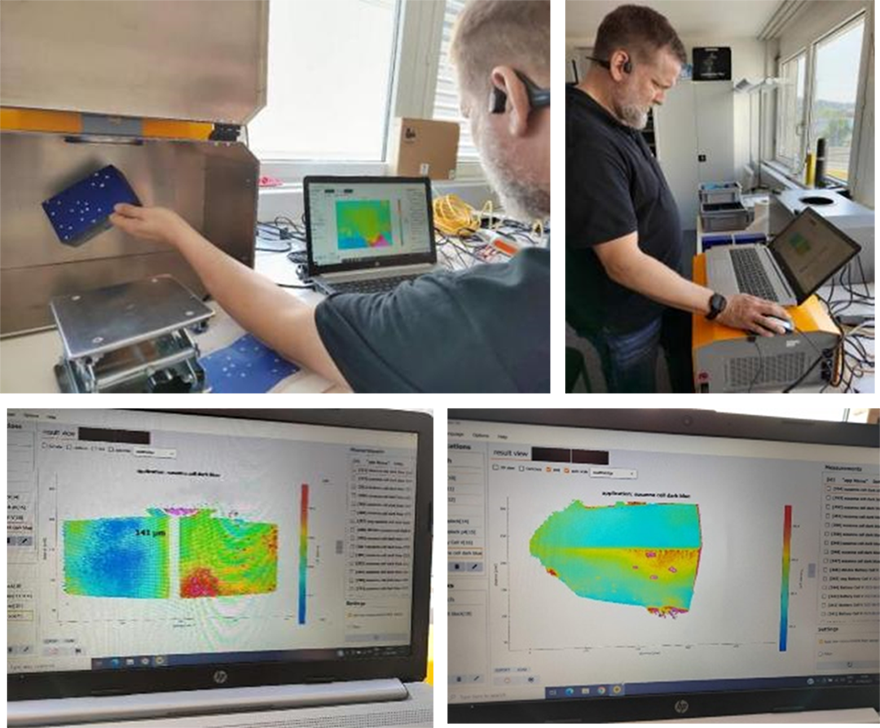

2、 檢測電芯整體涂層分布(關鍵部位是R角、棱邊）

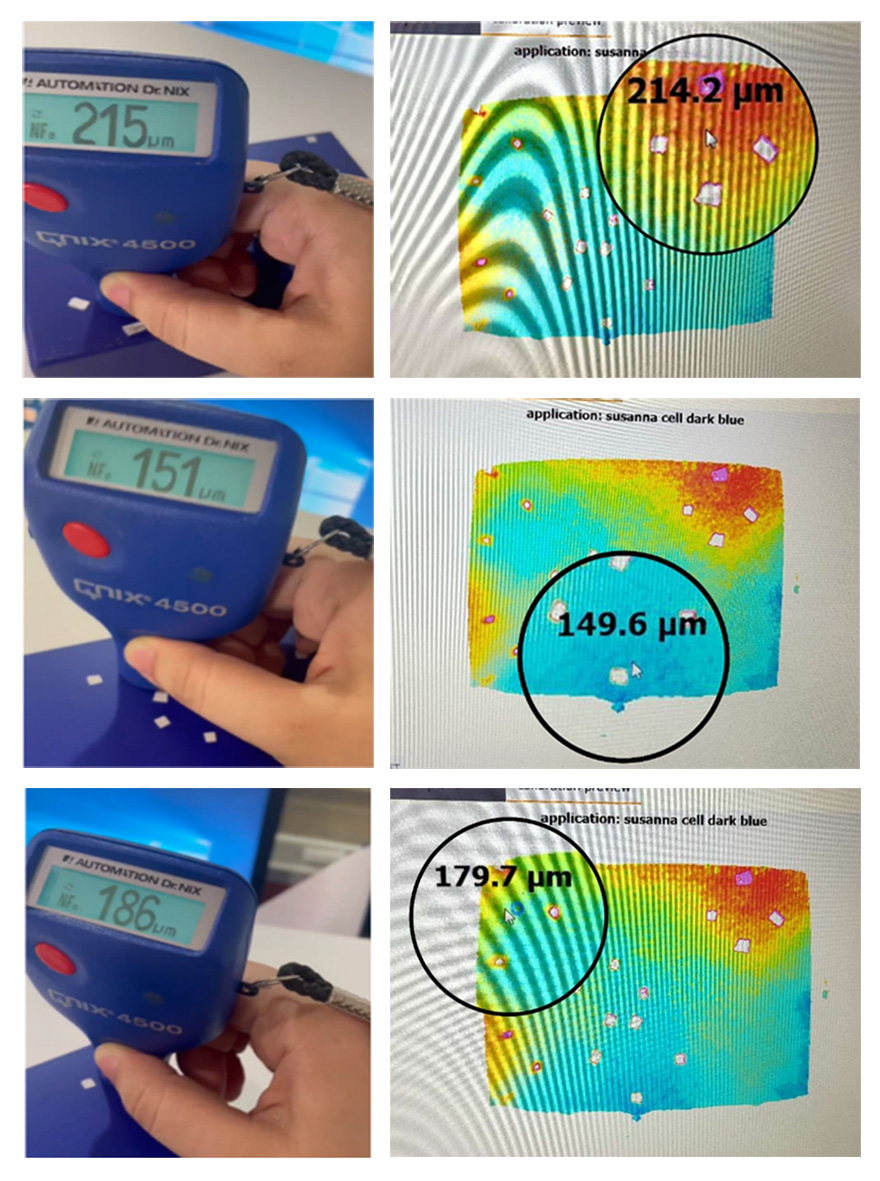

3、 測試數據

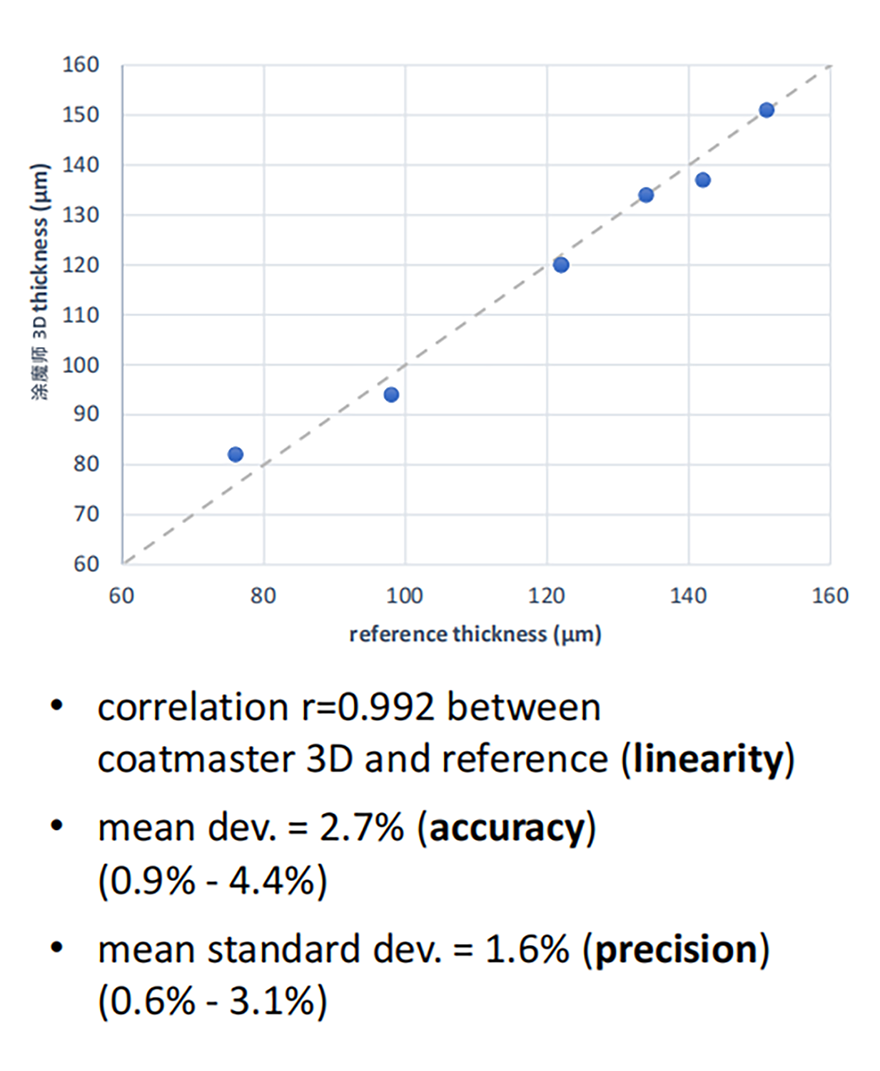

數據對比

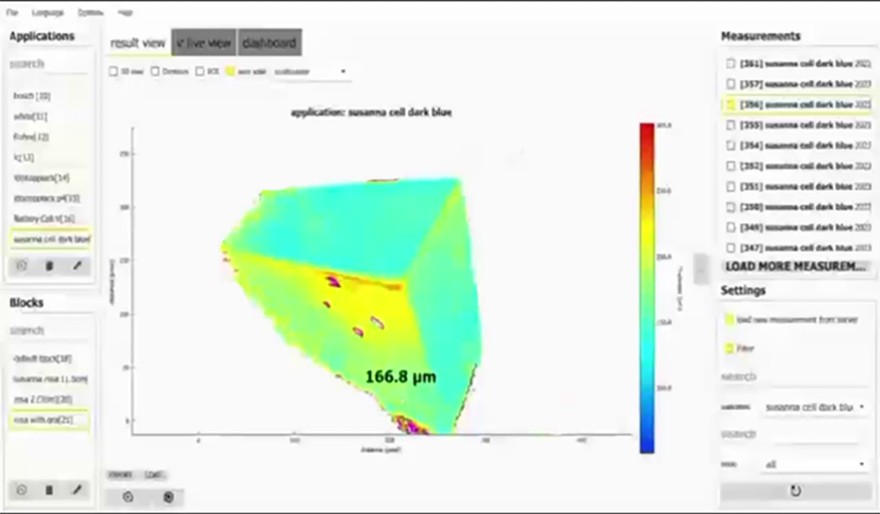

4、 測試視頻，軟件可提前選擇ROI, 或移動鼠標可更細致觀察涂層厚度分布情況

涂魔師實現測厚數據100%實時記錄與傳輸，工人通過對絕緣涂層厚度數據進行采集并分析異常情況，快速審視涂層均勻性，精準判斷涂裝設備是否出現問題，提高噴涂工藝穩定性，有效減少電芯質量缺陷，杜絕返工。后期通過涂層厚度及位置的大數據可以更好的優化涂裝工藝。
